かべつよし(柱頭オリジナルコーナー金物型)

基本的な施工方法や面材の特徴は手元施工型金物タイプと共通です。柱頭金物にオリジナルコーナー金物を使用するかべつよしに関するページです。

|柱頭オリジナルコーナー金物型 かべつよし(梁下200タイプ)

オリジナルコーナー金物型かべつよし 技術評価等

施工動画(柱頭オリジナルコーナー金物型)

オリジナルコーナー金物タイプならではの特徴

1.モイスかべつよし「真壁長押非切断キット」

和室真壁の長押を残したままの壁補強が可能な施工方法です。
※本施工の方法は「柱頭オリジナルコーナー金物型のモイスかべつよし」限定となります。

壁強さ倍率(壁基準耐力) 5.9kN/m
基準剛性 1100kN/rad/m
■長押非切断キット設計・施工マニュアル

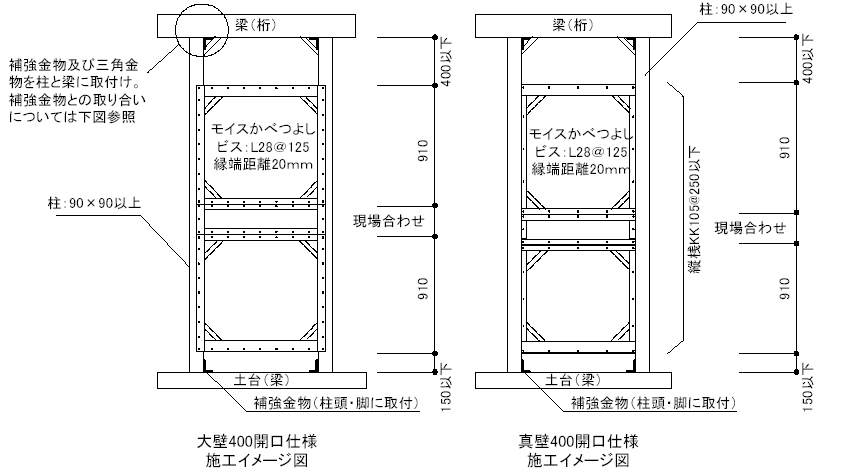

2.モイスかべつよし「オリジナルコーナー金物 開口400キット」

柱頭にオリジナルコーナー金物に加え、三角金物を施工することで梁下からボード上端までの長さが400まで対応する施工方法です。※建築防災協会の認定は「モイスかべつよし」のみとなり、MDFかべつよしは認定外です。MDFかべつよしの場合はてもと施工型をご検討ください

壁強さ倍率(壁基準耐力) 大壁6.0(3.8)kN/m 真壁6.6(4.3)kN/m
基準剛性

大壁1100(680)kN/rad/m 真壁1200(790)kN/rad/m
※括弧内は柱径が90角以上~105角未満の値です



3.まどつよし(MDF)・モイスまどつよし[大壁 開口仕様 ]

開口部の補強には、大壁開口仕様壁補強キット【まどつよし】をご利用ください。開口部を維持したまま、耐力を高めることが可能です。

まどつよし(MDF)
⑥MDF 大壁 開口 F

まどつよし(モイス)
⑯モイス 大壁 開口 f

柱頭オリジナルコーナー金物型 性能確認書

かべつよしラインナップ

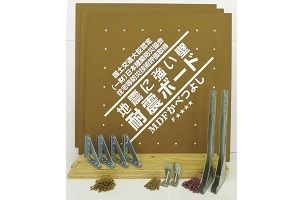

MDFかべつよし

面材にMDFを採用、木質系ならではの粘りMDFは木材繊維を熱圧・成板しているので、加圧しても瞬時に壊れず、粘りのある補強部材として優れています。

モイスかべつよし

三菱商事建材(株)が開発した、国土交通大臣認定の不燃材“モイス”をボードに使用した「モイスかべつよし」。
「かべつよし」が持つ“強さ・粘り・施工性の良さ”に、“不燃性”と“直接仕上の優位性”が加わった耐震補強部材です。


柱頭オリジナルコーナー金物タイプ

柱頭金物にオリジナルコーナー金物を使用するかべつよしはこちらからご覧ください。

よくあるご質問

かべつよしの施工や設計に関するご質問の回答集をまとめています。
