ホールダウン金物とアンカーボルトのズレを簡単調整。
最大70mm以内のズレを一発解消できる位置調整金物です。
アンカーボルトの位置ズレで
お困りではありませんか？
くるピタは、アンカーボルト位置のズレによる現場の悩みを解決する ホールダウン金物位置調整金物です。
現場でこんな経験ありませんか？
● アンカーボルトが柱芯からズレてしまった
● ホールダウン金物が取り付けできない
● 基礎を壊してやり直したくない
● 現場で急な対応を迫られた
● 工期やコストを増やしたくない
✓
くるピタで解決！
アンカーボルトの位置ズレを簡単に補正
最大70mmまで調整可能
基礎の補修やアンカーの打ち直しを行わず、 ホールダウン金物の取付位置を簡単に調整できます。
70mm以内のアンカーのズレを一発解消！
ホールダウン金物とアンカーボルトのズレを簡単調整。
現場での施工手間を減らし、スムーズな取付を実現します。
【くるピタ】は、ホールダウン金物と基礎から立ち上げたアンカーボルトのズレを、 簡単に調整し直結できる位置調整金物です。
「ホールダウン金物とアンカーの穴位置が合わない」 そんな現場のお悩みも、 70mm以内のアンカーのズレまで一発解消します。
対応しているHD金物は最大25kNです。
● 1ケース20本単位での販売です
● ホールダウン金物及びアンカーは本製品には含まれません
主な特長
アンカーボルトのズレを簡単・確実に調整する
「くるピタ」の特長をご紹介します。
POINT 01
70mm以内のアンカー位置ズレを一発解消！
ホールダウン用アンカーボルトは、本来柱芯に近い位置へ正確に施工する必要があります。 しかし現場では施工誤差によってアンカー位置がズレてしまうことも少なくありません。
【くるピタ】なら、 柱面から70mm以内のアンカー位置ズレを簡単に調整。 アンカーの打ち直しや余計な加工を行うことなく、 ホールダウン金物を取り付けできます。
※ 偏心が少なくなるため、柱により近い位置が望ましい
POINT 02
施工時間を短縮し、手間とコストを削減！
【くるピタ】は、 アンカーボルト位置やホールダウン金物の取付許容範囲が広いため、 土台アンカーの移設や座掘り加工が不要です。 基礎工事や大工作業の手間を軽減し、 施工時間の短縮とコスト削減に貢献します。
POINT 03

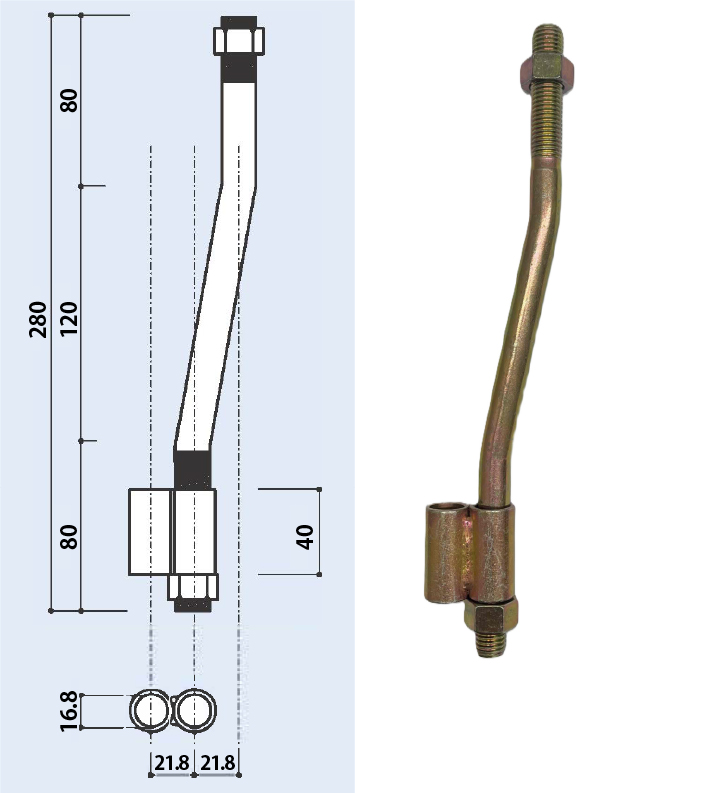

なぜ70mmまで調整できるのか？
くるピタは独自の位置調整機構により、 アンカーボルトが柱芯からズレていても ホールダウン金物の取付位置を調整できます。 グレーで示した範囲内にアンカーボルトがあれば、 柱の中心付近へ金物を取り付けることが可能です。
最大70mmまでのアンカーボルト位置ズレに対応可能
性能・対応範囲
| アンカー位置ズレ |
70mm以内に対応 |
| 短期基準耐力 |
25kN |
| 対応ホールダウン金物 |
10kN～25kN用 |
| 用途 |
新築木造住宅の柱脚接合部 |
こんな現場で活躍します
くるピタはアンカーボルト位置のズレによる施工トラブルを解決します。

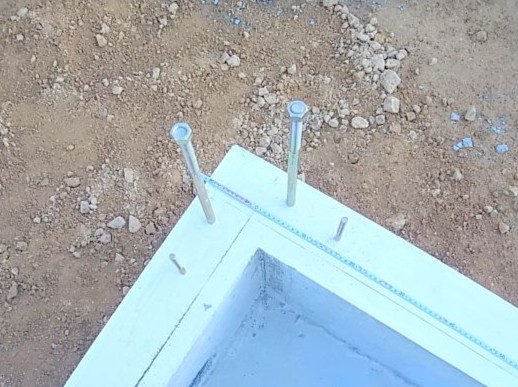

アンカーがズレた
柱芯からアンカーボルトがズレてしまった現場。

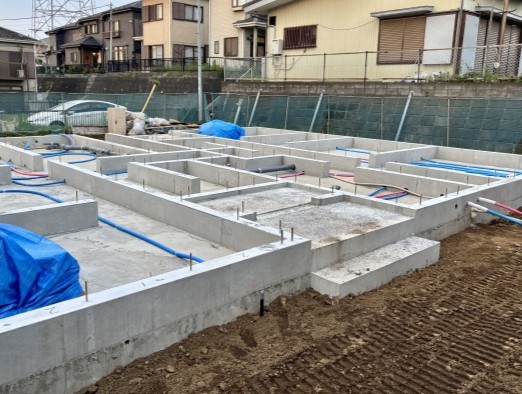

工期を短縮したい
アンカーの打ち直しや追加工事を避けたい現場。

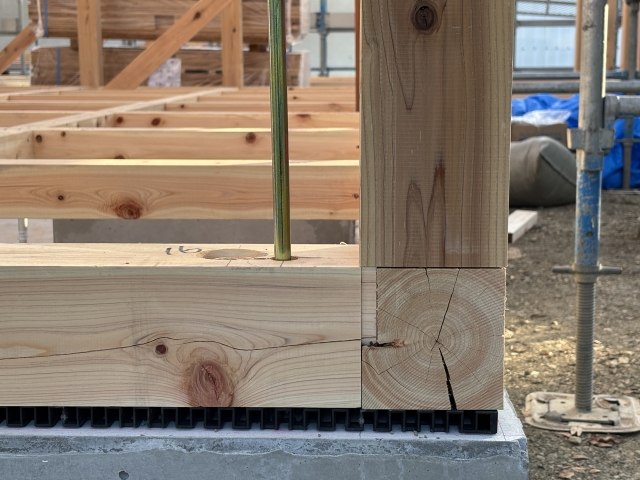

座掘りを減らしたい
土台加工の手間を削減したい現場。

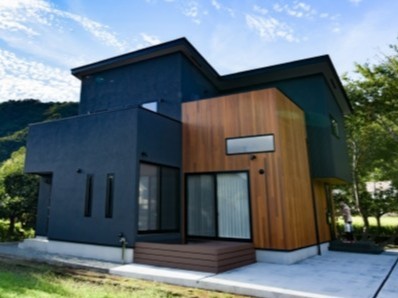

新築木造住宅
ホールダウン金物を確実に施工したい現場。
よくあるご質問
A
位置調整金物自体に評価や認定という制度がないため、認定は取得しておりません。
A
実験は基礎で行っていますが、柱頭側にもご利用可能です。
許容耐力は基礎側と同等の25kNです。
Q4
くるピタを施工する際に、アンカーボルト（M16）の出寸法はどのくらいまで許容していますか。
A
70mm以上は必要です。
70mm以下になるとホールダウン金物の高さが足りなくなってしまうため施工できません。
